공압 밸브 본체 주조: 주조 기술이 신뢰할 수 있는 공압 제어 부품을 형성하는 방법

공압 시스템에서 사람들은 실린더, 액츄에이터, 제어 밸브에 주의를 기울이는 경우가 많습니다.밸브 본체자체는 전체 공기 흐름 제어 프로세스를 조용히 지원하는 구성 요소입니다.

공압 밸브 본체는 외부에서 보면 복잡해 보이는 부품이 아닐 수 있지만 내부 통로, 밀봉 표면, 재료 품질 및 치수 정확도는 전체 밸브 어셈블리의 성능에 직접적인 영향을 미칩니다.

정밀 금속 부품 제조업체로서 우리는 밸브 본체가 단순한 금속 하우징이 아니라는 것을 알고 있습니다. 강도, 가공 정확도, 공기 흐름 설계 및 생산 일관성의 균형이 필요한 압력 베어링 부품입니다. 주조 기술은 산업 요구 사항을 충족하면서 내부 구조가 복잡한 밸브 본체를 만드는 효율적인 방법을 제공합니다.

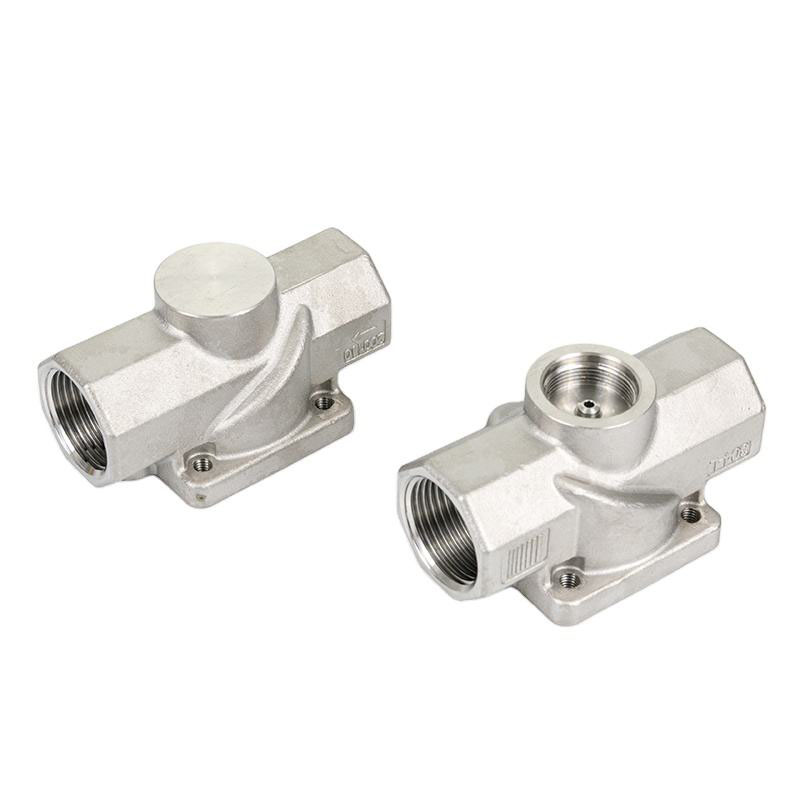

주조 공압 밸브 본체란 무엇입니까?

에이씨공압 밸브 몸체를 손상시키다주조 공정을 통해 제조된 공압 밸브의 주요 하우징 구성 요소입니다.

주요 기능은 다음과 같습니다:

압축공기의 흐름을 위한 통로를 제공하는 단계;

내부 밸브 구성 요소를 지원합니다.

파이프라인이나 공압 장비와 연결;

작동 중 씰링 성능을 유지합니다.

기계로 가공하여 모양을 만드는 단순한 금속 블록과 달리 주조 밸브 본체는 특수 설계된 금형에 용융 금속을 부어서 형성됩니다. 이를 통해 제조업체는 기존 가공 방법으로는 생산하기 어렵거나 비용이 많이 드는 복잡한 모양과 내부 채널을 만들 수 있습니다.

주조 후에는 필요한 치수와 성능을 얻기 위해 일반적으로 가공, 표면 처리, 검사 등의 추가 공정이 수행됩니다.

공압식 밸브 본체에 주조를 사용하는 이유는 무엇입니까?

밸브 본체는 일반적으로 여러 개의 공기 통로, 장착 구멍 및 밀봉 영역으로 설계됩니다. 이러한 구조를 제조하려면 효율성과 정밀도가 모두 필요합니다.

캐스팅은 몇 가지 실질적인 이점을 제공합니다.

복잡한 내부 구조에 적합

공압 밸브 본체에는 압축 공기가 시스템을 통해 이동하는 방식을 결정하는 내부 공기 흐름 채널이 포함되어 있는 경우가 많습니다.

주조를 통해 제조업체는 가공 전에 이미 기본 구조를 포함하는 거의 그물 형태의 부품을 만들 수 있습니다.

이는 특히 복잡한 기하학적 구조를 가진 부품의 경우 재료 낭비를 줄이고 생산 효율성을 향상시키는 데 도움이 됩니다.

배치 제조의 생산 효율성 향상

산업용 공압 장비의 경우 밸브 본체가 대량으로 생산되는 경우가 많습니다.

기계 가공을 통해 견고한 금속으로 모든 부품을 제조하는 것과 비교하여 주조는 처리 시간을 줄이고 배치 간의 일관성을 향상시킬 수 있습니다.

이로 인해 주조는 안정적인 공급과 반복 가능한 품질이 요구되는 응용 분야에 적합합니다.

유연한 재료 옵션

다양한 공압 응용 분야에는 다양한 재료 특성이 필요합니다.

주조 밸브 본체에 사용되는 일반적인 재료는 다음과 같습니다.

알루미늄 합금;

주철;

스테인레스 스틸;

탄소강;

기타 엔지니어링 합금.

재료 선택은 작동 환경, 압력 요구 사항, 부식 조건 및 무게 고려 사항과 같은 요소에 따라 달라집니다.

주조 공압 밸브 본체의 품질에 영향을 미치는 주요 요소

주조는 제조상의 이점을 제공하지만 최종 성능은 많은 세부 사항에 따라 달라집니다.

주조 재료 품질

자료는 다음에 직접적인 영향을 미칩니다.

기계적 강도;

압력 저항;

내식성;

장기적인 내구성.

예를 들어, 무게 감소가 중요한 경우 경량 알루미늄 합금 밸브 본체가 선택되는 경우가 많지만, 더 강한 내식성이 필요한 환경에서는 스테인리스강 옵션이 선호될 수 있습니다.

내부 주조 품질

밸브 본체는 상대적으로 조밀한 내부 구조가 필요합니다.

다음과 같은 잠재적인 주조 결함:

다공성;

수축 공동;

포함사항;

적절하게 제어하지 않으면 밀봉 성능과 신뢰성에 영향을 미칠 수 있습니다.

따라서 주조 공정을 제어하는 ​​것은 밸브 본체 제조의 중요한 부분입니다.

가공 정확도

주조를 통해 기본 형태가 만들어지지만 여전히 많은 중요한 영역에 가공이 필요합니다.

중요한 가공 영역은 일반적으로 다음과 같습니다.

밸브 포트;

나사산 구멍;

씰링 표면;

내부 통로;

장착 표면.

작은 치수 차이라도 조립 정확도와 밸브 성능에 영향을 미칠 수 있습니다.

표면 처리

응용 분야에 따라 주조 공압 밸브 몸체는 외관, 내식성 또는 내구성을 개선하기 위해 표면 처리가 필요할 수 있습니다.

일반적인 프로세스는 다음과 같습니다.

아노다이징;

분말 코팅;

세련;

보호 코팅.

주조 공압 밸브 몸체의 일반적인 응용 분야

주조 공압 밸브 본체는 압축 공기 제어가 필요한 다양한 산업에서 널리 사용됩니다.

산업 자동화 장비

자동화 시스템은 이동 및 제어를 위해 공압 구성요소에 크게 의존합니다.

밸브 본체는 일반적으로 다음에서 발견됩니다.

생산 라인;

로봇 장비;

조립 기계;

포장 기계.

제조설비

많은 제조 기계에서는 빠른 반응과 안정적인 작동을 제공하는 공압 시스템을 사용합니다.

캐스트 밸브 본체는 공기 흐름을 관리하기 위해 다양한 공압 제어 장치 내부에 사용됩니다.

자동차 생산 라인

자동차 공장에서는 다음 용도로 공압 시스템을 사용합니다.

클램핑;

포지셔닝;

자재 취급;

조립 작업.

생산 효율성을 유지하려면 안정적인 밸브 성능이 중요합니다.

포장 및 식품 가공 장비

압축 공기 시스템이 깨끗하고 유연한 이동 제어를 제공할 수 있기 때문에 공압 밸브는 포장 기계에서도 흔히 사용됩니다.

밸브 본체 재질 및 표면 요구 사항은 작업 환경에 따라 달라질 수 있습니다.

주조 공압 밸브 본체는 어떻게 제조됩니까?

프로세스는 디자인과 재료에 따라 다르지만 일반적으로 생산에는 여러 단계가 포함됩니다.

금형 준비

첫 번째 단계는 밸브 본체 설계를 기반으로 금형을 만드는 것입니다.

주형은 주물의 기본 모양과 내부 구조를 결정합니다.

금속 주조

용융된 금속을 주형에 붓고 응고시킵니다.

이 단계에서는 온도 제어와 공정 관리가 최종 주조 품질에 영향을 미칩니다.

청소 및 검사

주형에서 주물을 제거한 후 여분의 재료를 제거하고 표면을 청소합니다.

그런 다음 제조업체는 주조품의 외관과 구조적 품질을 검사합니다.

CNC 가공

정밀한 영역은 도면 요구 사항에 따라 가공됩니다.

이 단계를 통해 다른 공압 구성품과의 정확한 조립이 보장됩니다.

최종 테스트

애플리케이션 요구 사항에 따라 검사에는 다음이 포함될 수 있습니다.

치수검사;

표면검사;

압력 관련 테스트;

재료 검증.

주조 공압 밸브 본체와 가공 밸브 본체

두 가지 방법 모두 장점이 있습니다. 적합한 제조 방법은 설계 복잡성, 수량, 재료 및 성능 요구 사항에 따라 다릅니다.

공압 밸브 본체 제조의 향후 개발

산업 자동화가 성장함에 따라 공압 부품은 더 작은 크기, 더 높은 효율성, 더 나은 신뢰성을 향해 나아가고 있습니다.

향후 밸브 본체 제조는 다음에 중점을 둘 수 있습니다.

더욱 가벼운 디자인;

캐스팅 정확도가 향상되었습니다.

더 나은 재료 활용;

고급 표면 처리;

스마트 공압 시스템과 통합.

산업 장비가 더욱 정밀해짐에 따라 밸브 본체 품질에 대한 요구 사항도 계속해서 높아질 것입니다.
